スプリンクラーは長年使われている消火設備ですが…

大量の水による2時災害の拡大
地震による配管破損時の水損(東日本大震災の教訓)

スプリネックス

火災の消火は確実に行われますが、一度ポンプが作動するとポンプを停止するかポンプ直近のバルブを閉めない限り、大量の水がスプリンクラーヘッドから出続けます。※ノズル1個で20分放水した場合2400リットルの水

→火災発生階の階下へ水が溢れ、広範囲に水害を引起こす。
→高齢者に大量の水が降り注ぎ体温が奪われる危険

スプリネックス
スプリネックス
工事期間が長い
全館配管径80〜100φの金属管を配管する配管工事が必要となります
スプリネックス

→天井内に収まらず、天井解体もしくは、天井ボード下に配管
→患者様の院内・入院室からの長期間の移動が必要

スプリネックス

廊下に太い配管がむき出し

スプリネックス

ベッド上まで配管

スプリネックス

配管の影で明るさも低下

追加施設や設備が必要
【延床面積1,000㎡以上の場合】スプリンクラー設備の設置※図1
また、【ポンプ質・水槽・自家発電設備設置】が必要となります。
屋外型ステンレパネル水槽・ポンプ質を新たに設置する。(サイズ:5m×4m×H2m程度)※図2、3
スプリネックス

→駐車場で車3・4台分のスペースを潰すことになる

スプリネックス
スプリネックス
スプリネックス
スプリネックス

そんな性能・コスパ・スペースのお悩み解決!

これまでの自動消火設備はスプリンクラーに限られていましたが、
これからは選べる時代に!
スプリンクラーと同等以上の性能をもつ消火設備
「スプリネックス」でもしもの時の安全性確保!!
最小のリスクでより早く、より確実な消化を実現する、
福祉施設に最適な消火設備を御案内します!

スプリネックス

スプリネックス

昭和62年6月 東京都東村山市の特別養護老人ホーム「松寿園」の火災で死者17名、負傷者25名という大惨事が起きたました。
スプリネックスはこの火災を教訓に、考案・開発された消火設備です。既存施設にスプリンクラー設備を設置する為のポンプ室、消火水槽、非常電源設備、大口径配管スペース等の確保が困難なため「パッケージ型自動消火設備の性能及び設置の基準について」(昭和63年9月22日 消防予台136号)が示され、設置工事が容易なスプリネックスを病院等に設置することが認められました。
その後スプリネックスは、その施工性や奏功業績が認められ、現在、次に示すように消防法令で位置づけられています。
スプリネックス

消防法令の位置付け

①スプリンクラー設備の代替設備
②施工令別表第一(5)項及び(6)項並びに(16)項の(⑤)及び(⑥)項用途部分が対象。
③新築、既設を問わない。
④延べ面積が10,000㎡の建築物まで設置可能
⑤日本消防検定協会の認定評価品です。

スプリネックスの3つの特徴

数々のデータが「スプリネックス」の高性能を実証。その消火性能はもちろん、信頼性・安全性・などあらゆる面でスプリンクラー設備を超えています。
365日24時間、初期消火をより安全に行う高機能パッケージが、万一の際に皆様を守ります。

スプリネックス
スプリネックス
スプリネックス

スプリネックス

安全な消火薬剤による消火活動で「水害」が最小限に!

「水」ではなく、「薬剤」で消火※第三種浸潤剤入り水 水の約4倍の消化能力 再燃防止効果

スプリネックス
水の4倍の消火性能で、優れた非再燃性
消火薬剤は、鑑定基準に適合し消火性能は水の約4倍。冷却効果・浸透性・再燃防止効果にも優れ(20分以上持続)、スプリンクラーに代わる同等以上の消火性能を条件とする厳しい鑑定試験に合格しています。

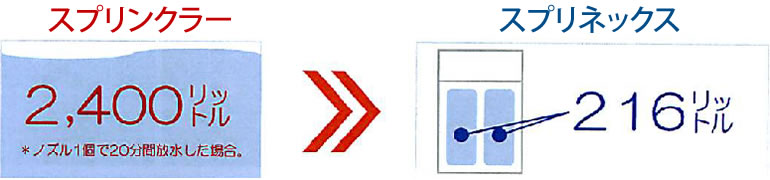

大量の水を使うのではなく、わずか216リットルの少量で無害の消火薬剤を使用するので、放射により室内が水びたしになる2次災害の心配がなく安心です。
スプリネックス

スプリンクラーの場合

大量の水槽の水(12.8㎡以上/高感度型ヘッドの場合)を長時間放出して消火するシステム。火災通報により消防車が火災現場に到着する時間が約15分とされているため、その間、放射を続け延焼拡大を防げるよう放射時間が20分以上に設定されています。
火災発生階下へ水が溢れ、広範囲に水害を引き起こす。
自力避難できない入居者が、冷水を浴び続ける危険がある。

さらに・・・

スプリネックス

誤放射の発生率低減 AND回路 誤作動防止

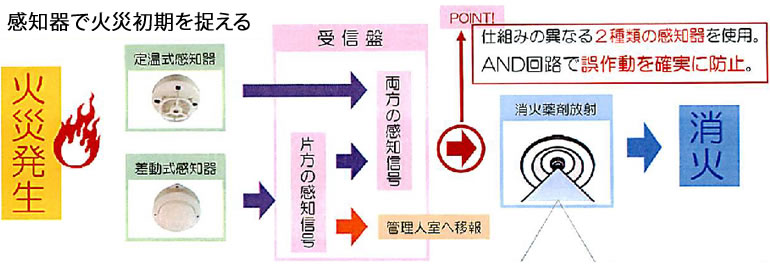

感知方式の異なる2種類の両方が火災を感知して初めて本体が作動するシステムなので、誤放射の発生率が極めて低くなります。感知器の一方が感知した際にブザーで火災発生を知らせます。

スプリンクラーの場合

ヘッドの感熱部分を火災の熱が溶かすまで時間がかかり、火災感知の鈍さがある一方、誤放射の発生率は低い。

地震に強く、凍結の心配不要 優れた耐震性

消火薬剤は本体に貯蔵され配管部分は常に空の状態なので、腐敗や地震による液漏れ・凍結の心配がありません。
▼東北の震災を乗り越え、耐震性を実証しています。
※配管破損の報告が1件あったが、水害なく、復旧も容易でした。
※乾式配管のため破損による放射なし(配管が平常時は空で火災検知時のみ放射)ヘッド部は柔軟な銅管のため天井は損なし
東日本大震災における消火設備の被害状況調査結果《日本消火装置工業会 2011.8.25 日本火災学会》

屋内
消火栓
SP SPN 泡消火 水噴霧 屋外
消火栓
連結
送水管
ガス系
消火
合計
東北 63 0 26 3 8 1 16 121
関東 1 59 1 22 0 1 0 6 90

スプリンクラーの場合

ヘッドの感熱部分を火災の熱が溶かすまで時間がかかり、火災感知の鈍さがある一方、誤放射の発生率は低い。
スプリネックス

初期火災の間に完全消火を行ない、水害を防止!

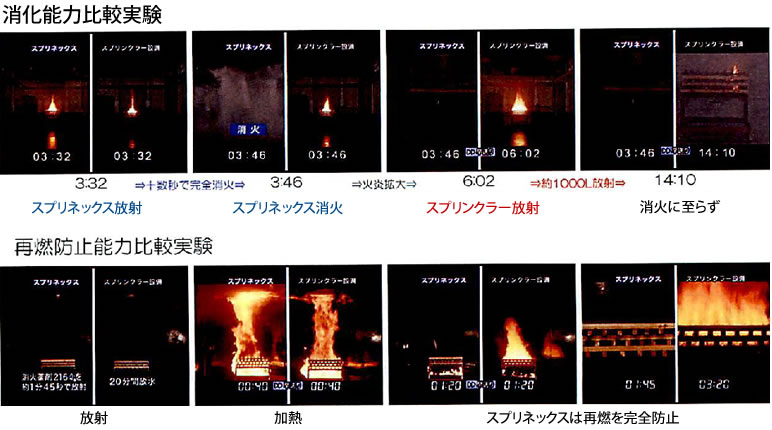

感知・消火のスピードが速い! 感知スピード 消火スピード

自動火災報知設備様感知器の使用で火災の感知スピードが速く、火災場所で1系統の放出口が一斉に消火薬剤を放射。
初期火災の間に完全消火を行います。
スプリネックス

スプリンクラーの場合

一般的な建物火災用の大火災消火システム
加熱すると開放・放水する感熱分解機構を備えた閉鎖型ヘッドのため、常時止水。
感熱部分を

さらに・・・

スプリネックス

煙による被害拡大を低減

 スプリネックスは素早く消火する為、煙の発生量を少なく抑え一酸化炭素中毒の危険性、避難時の視界妨害を抑制します。



安全面も問題なし!消火薬剤はPHYSICS6.9の中性で刺激が極めて少なく安心!



スプリンクラーの場合、消火は水で行うため無害でしたが、配管内での経年変化により赤サビや腐敗が生じていました。
スプリネックスなら、消火薬剤の経年変化も極めて安定。
(財)日本食品分析センターにより、消火薬剤が皮膚にかかったり目に入っても刺激や影響が極めて少ないと判定を受けています。
PHYSICS6.9の中性




安全面も問題なし!




消火用貯水槽がいらない省スペース

大規模な消火用貯水槽を設置する必要がなく、配管径も31㎜とスリム。
施設の状況に左右されない省スペースを実現します。

1部屋分省スペース

構造とシステムの主なる比較

スプリネックスの設置場所

スプリネックス スプリンクラー
パッケージ化されている 付帯設備が多い
配管径最大34㎜
空配管で軽量(2.43㎏/m)
配管径最大114㎜
充水され重い(20.9㎏/m)
設置スペース 大(屋内外)
建物への重量負担
維持管理コスト 大(屋内外)
不要 電気の不可契約 必要
大掛かりな天井解体がなく、工事がスムーズ

天井全体を撤去するなど大掛かりな設備工事の必要がなく、天井点検口があれば1部屋2時間で設置可能。
維持管理も基本的にはワンタッチです。

ご覧の事例は、設置基準にもとづいて「スプリネックス」本体3台を設置したもので、部屋の広さに応じ3台の異なった系統を交互に配管し、その防護区間を各色で示しています。この配置により1系統の防護範囲21㎡以下の区域の確実な消火と延焼防止を実現します。

設備配置図

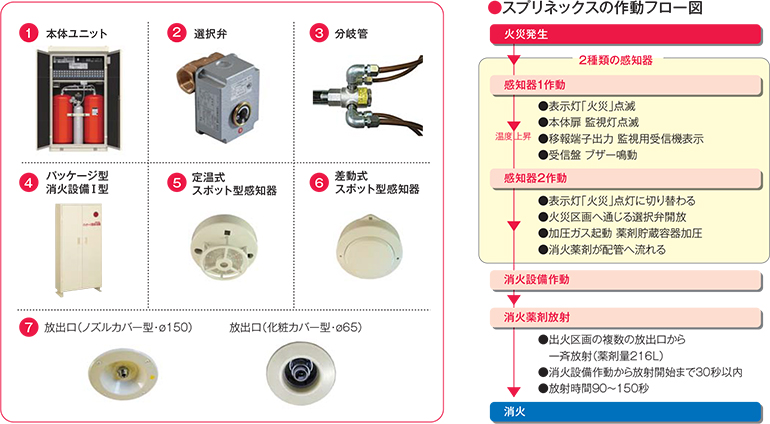

スプリネックスの作動フロー図

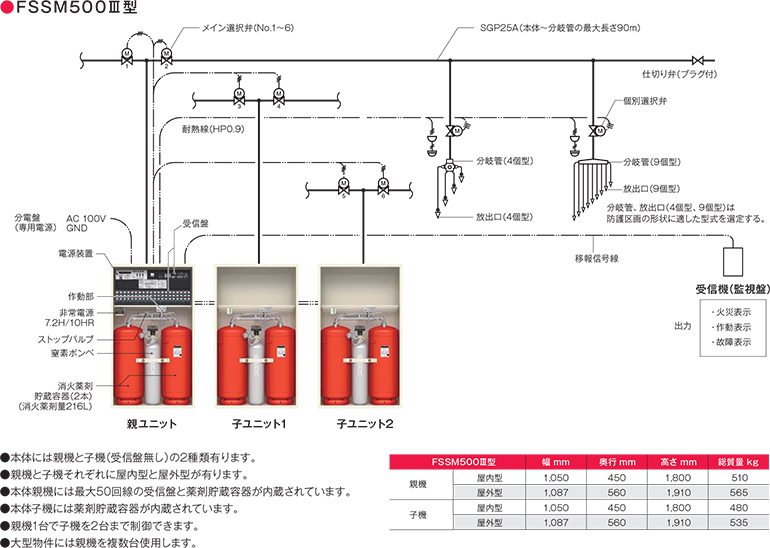

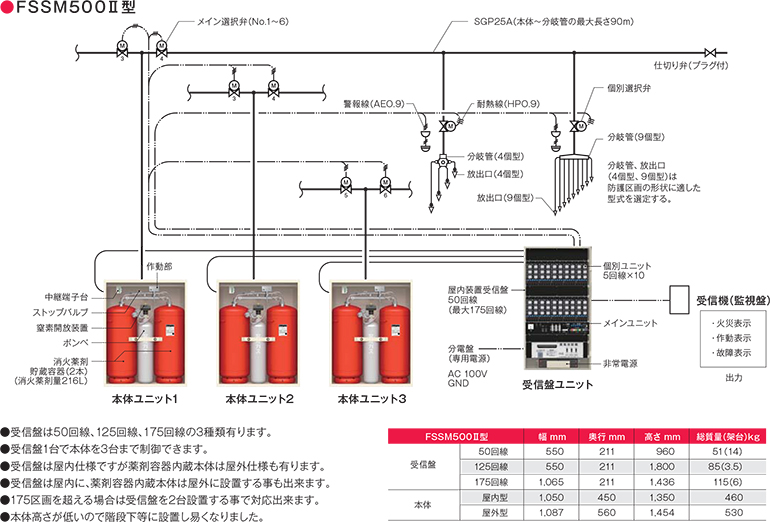

スプリネックス系統図

FSSM500Ⅱ型
FSSM500Ⅲ型


スプリネックス導入のメリット

入居者や患者さんへの負担を最小限に抑えられます!

スプリネックスの場合、配管は最大34φと細い為、天井裏での配管が容易で、天井解体を最小限に抑えられるため、

女性キャラクター

スプリネックスの場合、配管は最大34φと細い為、天井裏での配管が容易で、天井解体を最小限に抑えられる

施設のスペースをそのまま保つことができます!

スプリネックスは、ポンプ室・水槽・自家発電設備設置不要!ロッカー3台程度のみで省スペース化!施設内の景観を損なうこと無く導入頂けます。

女性キャラクター

導入期間中も経営負担が少ない!

スプリネックスは、大掛かりな設置工事の必要がないため、通常通り営業を行ないながらの工事が可能です。経営の邪魔になる期間を短くできます。

女性キャラクター

施設の高い安全性で他施設と差別化!

スプリネックスは、火災を即時消火するだけでなく大量の水による水害も最小限に!高齢者・介助が必要な入居者・患者様がおられる施設でも安心です。高齢化社会にも対応!

女性キャラクター

もしもの時にも、大事な資産を守ります。

スプリネックスは、大量の水を使わず安全な薬剤で素早く消火する為、消火による2次災害(水害)リスクが極めて低く、人命はもちろん大事なデータ、医療機器への被害も最小限に留めます。

女性キャラクター

無料調査・商品のお問い合わせはこちらから
スプリネックス導入実績
下図のような設置実績を誇る「スプリネックス」は、スプリンクラー設備を設置しなければならない防火対象物に対し「総務省令第92号及び消防庁告示13号」を適用して設置するケースがさらに増加。
社会福祉施設や共同住宅、病院を中心とした様々な施設で、平成28年3月までに2700件以上の実績があります。
設置年月 病院 社会福祉
施設
ストアー 共同住宅 一般 合計
H16. 9.迄 173 82 28 144 54 481件
H25.7.迄 202 651 107 560 119 1,639件

設置実績

病院、診療所、社会福祉施設、旅館、ホテル、ペンション、スーパー、各種学校、研修所、図書館、飲食店、多用途テナントビル、神社、文化財

消火の現場が、スプリネックスの威力を実証する。
      消火例1
平成6年3月、北海道A病院の病棟廊下にあった車椅子の毛布から出火。火は一瞬のうちに天井近くまで達したが、スプリネックスが瞬時に消火。
原因はタバコの不始末。被害は車椅子1台と壁や廊下が濡れた程度。数分消火が遅れたら壁から天井へと延焼し、煙の充満で大混乱となっていた。
当日、入院患者さん達も動揺することなく、業務も平常通り行われた。
病院関係者の話
一瞬のうちに消火したのには驚いた。周囲に延焼する前に消し止めたこと、薬剤の後始末にウエスやモップで拭き取る程度で後かたづけにも時間が掛からず、業務に支障なかった。大事に至らず本当に良かった。
      消火例2
平成8年9月、千葉県B病院事務所内のカルテ整理棚から出火。
当直の医院長が駆けつけたときには既にスプリネックスが鎮火。原因は放火とみられる。
素早く消火したため、損害は整理棚及びカルテの一部焼失とPCTに薬剤がかかっただけと軽微。
水損も少なく後始末が簡単に済み、翌朝から業務も平常通り行われた。
病院関係者の話
病院はカルテが財産で、これを失うことは病院が倒産するに等しく、もしスプリンクラーを設置していたら、焼失を免れたとしても水損で膨大な被害を被ったことが想像でき、スプリネックスを設置したことは大正解であったと思う。
      消火例3
平成24年10月28日 AM7:20
神奈川県 有料老人ホーム火の気はないが現場に持込禁止の点火棒ライターがあったため、入居者自身の放火と推定される。
午前7時20分、自火報とスプリネックス共に起動し、放射。
職員が消防署へ電話し、午前7時32分消防車が発動。

入居者や他の部屋への被害はなかった。

・平成6年から平成24年現在に至るまでに15件の事例が報告されておりますが、全てにおいて短時間で完全消火を致しております。
・早期に完全消化する事により人的被害はゼロです。
・さらに建物に対する損傷が軽微にとどまっております。

    消防法施工例の一部改正に関して
平成25年10月11日に発生した福岡市有床診療所火災(温熱治療器の漏電が原因とみられる)を受けて、「有床診療所・病院火災対策検討部会」が発足し、被害拡大防止の為に、病院・診療所の消防設備設置基準が見直しされた。 ・避難の為に患者の介助が必要な有床診療所・病院について、スプリンクラー設備の設置基準の見直し
・消防機関へ通報する火災報知設備(火災通報装置)の設置基準の見直し
・消火器の設置基準の見直し

    病院火災10人死亡

    スプリンクラー設備の設置基準

避難のために患者の介助が必要な有床診療所・病院とは?

有床診療所 皮膚科、泌尿器科、眼科、耳鼻咽頭科、肛門外科、乳腺外科、形成外科、美容外科、小児科、産婦人科、産科、婦人科、歯科
以外の診療科名であるもので、4床以上の病床を有するもの
病院 上記以外の診療科名があり、一般病床又は療養病床を有する病院

    火災通報装置設置基準見直し

火災通報装置とは?

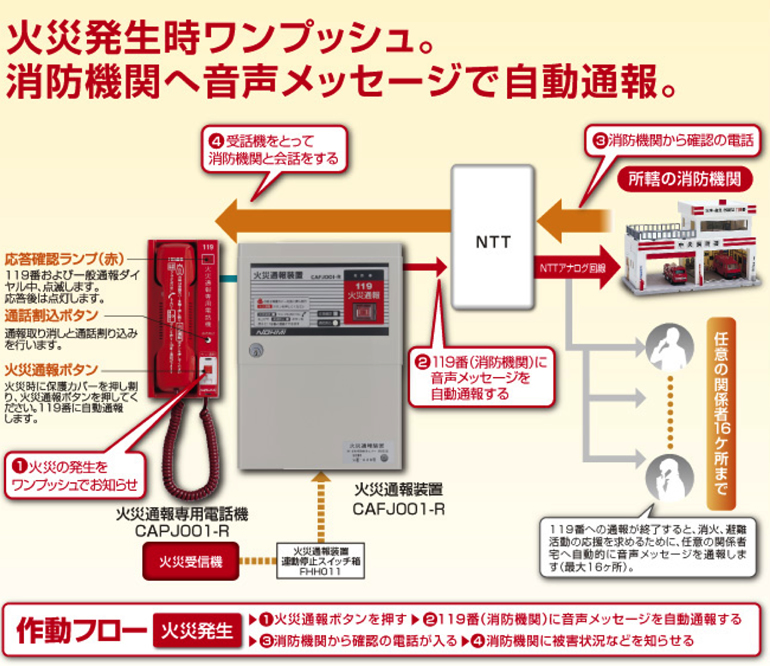

    火災発生時ワンプッシュ。消防機関へ音声メッセージで自動通報。

※火災報知器が作動したら、火災通報装置を経由して、所轄の消防署まで自動的に火災を知らせる連絡が入る様、自動火災報知設備との連動も義務化

施行日、経過措置

施行日 平成28年4月1日
経過措置 スプリンクラー設備  平成37年6月30日以後 設置義務化
火災通報装置  平成31年3月31日以後 設置義務化

    施行日、経過措置

罰則

消防法違反が原因で火災が起き死傷者が出た場合

違反者(個人の場合) 懲役3年以下 300万円以下の罰金
違反者(法人の場合) 懲役3年以下 1億円以下の罰金

業務上過失致死傷罪

放置リスク

高齢化が進んでいる現状では、高齢者の方の火災被害が増えている。又、高齢者の患者の方の、入院が長期化している。

病院・診療所内で火災が合った場合、高齢者が逃げ遅れるケースがこれからも出てくる可能性がある。

※グループホーム等社会福祉施設では、平成21年4月にスプリンクラー設置義務化の法改正施工があり、平成24年4月1日に経過措置期限が完了しました。

    2025年6月30日までに設置が必要です。

厚生労働省は、平成26年度に面積1㎡あたり17,500円の補助金をスプリンクラー設置に対し交付することを決定しました。

【例】延床面積1,000㎡の有床診療所が、補助金を申請した場合

1,000㎡×17,500円=17,500,000円

(スプリンクラー設置対象外部分を除かなかった場合)
※病院の延床面積と設置対象外部分の面積にもよりますが、補助金の範囲内で、スプリネックス設置を行うことが可能なケースもあります。

補助金申請から取得までの流れ

    補助金申請から取得までの流れ
    これらの面倒な文書作業はアンシンクにお任せください!!

    ご注意ください

面積や建物により、補助金が高額を下回ることがあります。

→自己負担金が必要になる場合がある。
※延床面積1000平方メートル以上にはスプリネックスを、延床面積1000平方メートル未満には、水道連結型スプリンクラー設備をお勧めします。

工事期間中、作業員の出入りがあり、診療と患者様への多少の影響がある。

※基本的には、診療を行いながら工事を並行して進めることは可能です。
※工事の時間帯などは事前に打ち合わせして決めていきます。
※ホコリや既設建物への汚れなどには充分に気をつけて、養生などを確実に行います。

対象かどうかも、すぐ無料で調査致します!

無料調査・商品のお問い合わせはこちらから
